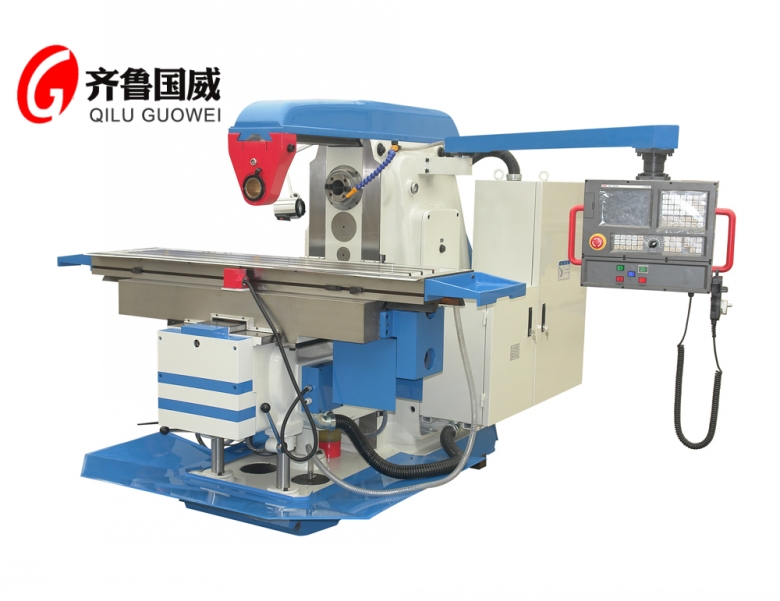

xk6040数控卧式铣床

  • 产品参数
XK6040数控铣床是一种工作台可以回转的机床设备,机床的数控系统采用国外先进的数控系统(日本FANUC-Oi),可实现三轴控制、三轴联动,适于加工具有复杂型面的零件,如凸轮、样板、模具、螺旋槽等,适用于机械制造行业的各类部门,也适用于军工部门。

XK6040数控铣床主要结构特点:
1、该款铣床是一种强力金属切削机床,该机床刚性强,进给变速范围广,能承受重负荷切屑。主轴锥孔可直接或通过附件安装各种圆柱铣刀、圆片铣刀、成型铣刀、端面铣刀等刀具。
2、机床的整体结构机床主由铣头、床身、底座、升降台、滑鞍、工作台等组成,X、Y、Z三个数控轴分别为工作台移动、滑鞍移动和升降台移动。主轴套筒移动为手动。
3、工作台水平回转角度±45°,拓展机床的加工范围。主传动部分和工作台进给部分均采用齿轮变速结构,调速范围广,变速方便,快捷。
4、工作台X/Y/Z向有手动进给、机动进给和机动快进三种,进给速度能满足不同的加工要求;快速进给可使工件迅速到达加工位置,加工方便、快捷,缩短非加工时间。
5、润滑装置可对纵、横、垂向的丝杠及导轨进行强制润滑,减小机床的磨损,保证机床的高效运转;同时,冷却系统通过调整喷嘴改变冷却液流量的大小,满足不同的加工需求。
三、XK6140数控万能铣床对主传动的要求:
1.范围:各种不同的机床对调速范围的要求不同,多用途,通用性比较大的机床,要求主轴的调速范围大,不但有低速大转距的功能,而且还要有比较高的速度。
2.热变形:电动机、主轴及传动件都有热源。降低温升,减少热变形是对主传动系统要求的重要指标。
3.旋转精度和运动精度
(1)主轴的旋转精度:是指装配后,在无载荷,低速转动条件下,测量主轴前端和300mm处的径向和轴向跳动值。
(2)主轴在以工作速度旋转时,测量上述两项精度称为运动精度。

4.主轴的静刚度和抗振性。由于数控机床的加工精度比较高,主轴的转速又很高。因此,主轴组件的质量分布是否均匀以及主轴组件的阻尼等,对主轴组件的静刚度和抗振性都会产生影响。

5.主轴组件的耐磨性。主轴组件有足够的耐磨性,使之能够长期保持要求的准确精度。凡是有机械摩擦的部位,轴承,锥孔等都要有足够的硬度,轴承还应具有良好的润滑。
一、XK6040数控铣床主要技术参数:

主要技术参数

Specification





XK6040












工作台面尺寸








Table size

mm

1700*400





工作台T型槽数/宽度/中心距

T slots(N*W*D)

mm

3/18/90





工作台纵向行程

Longitudinal travel

mm

1100





工作台横向行程

Cross travel

mm

350





工作台垂向行程

Vertical travel

mm

385





工作台纵向机动进给

Table longitudinal feed(auto)

-

无级(in finite)





工作台横向机动进给

Table cross feed(auto)

-

无级(in finite)





工作台垂向机动进给

Table vertical feed(auto)

-

无级(in finite)





主轴孔锥度

Spindle hole taper

-

主轴锥孔 ISO 50(7:24)





主轴变速范围

Spindle speed step

18





主轴转速范围

Spindle speed range

r/min

30-1500





主电动机功率

Power of spindle motor

kw

11





X.Y.Z进给伺服电机扭矩

X.Y.Z to feed Ac servo motor torque

N.m

15/15/23





机床外形尺寸

Overall size

mm

2294*2050*1904





机床净重

Net weight

kg

4200
