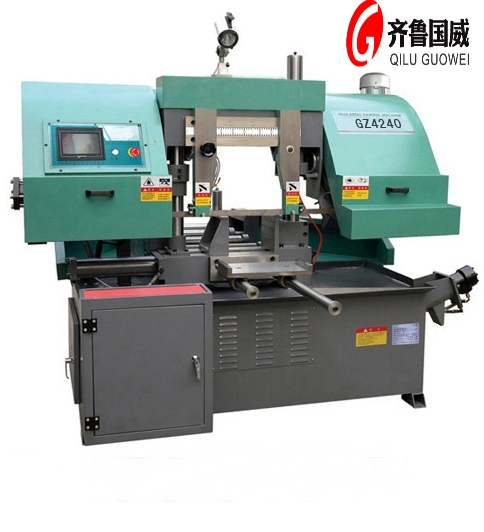

GZK4240全自动金属带锯床

  • 产品参数

一、GZK4240全自动金属带锯床的主要用途:

本机床用于切割高度≤500mm,宽度≤500mm的大型钢胚,亦可在选取适当的工艺参数后,切割各种黑色或有色金属材料。

二、机床的主要特征:

1、机床通过机械、电气、液压的配合,具有自动夹紧、自动进刀、切割完毕锯架自动快速上升(即退刀)的功能。
2、进给速度,在给定的范围内,可进行无级调整。
3、由于其切削刀具,采用进口薄片的双金属带锯条,因此,切口窄,耗材少,所需动力小,是大、中型企、事业单位切割大型钢胚、大型模具钢胚的一种具有显节材又节能的高效切割刀具。
4、加强型可调式钨钢夹持片,确保锯切精度。
5、锯架上下升降定位,由紫外线接近开关控制,送料控制返回原点时定位,由紫外线接近开关控制(常开)。
6、送料长度尺寸由光栅尺检测定位,光栅尺检测有效范围500mm。
7、昆仑DOP人机界面支持双通讯口联机功能,可同时连接2种不同通讯格式的控制器,架构多机联机网络。
8、台达DVP可编程控制器,全自动控制。
9、送料长度检测深圳埃莫特光栅尺。
10、材料夹紧采用油缸夹紧。
11、可同时叠加多根材料锯切。
12、线速度根据不同材料锯切,给定不同线速度,达到不同的锯切效率。

三、机床自动控制系统:

1、全自动控制人机界面通过机械、电气、液压的配合,具有自动送料、自动切削等系统来控制工作循环。
2、在操作系统里分为手动与全自动工作,由人机界面转换控制。
3、在带锯床上装有二组虎钳,一组用来锯料时夹紧,自动送料由另外一组虎钳夹紧通过油缸工作来控制送料。送料长度由紫外线接紧行程开关控制,送料时由光栅尺自动检测数据控制,由PC控制器转换锯床切割工作,自动送料返回原点。
4、数控带锯床适用于大批量同规格材料锯切,性能稳定,效率高。可取代于普通锯床的3倍工作效率。
5、人机界面取代传统控制面板功能,数字设定、指示灯等,随时显示设备状态,操作指示,参数设定。(在人机界面电脑上输入锯切长度、锯切数量,轻松一按启动按扭LCD显示液晶屏,锯切输入锯切数量完成后,锯床自动停机等其它功能。
6、由PLC可编程控制器,设定锯切全过程的自动程序。
7、送料长度采用光栅尺控制,定位准确精度高,长度误差<0.30mm。
8、可由数控控制单程自动送料长度500mm。



主要技术参数GZ4228GZ4235GZ4240GZ4250
 圆材切割范围(mm)Φ280Φ350Φ400Φ500
 方材切割范围(mm)280×280350×350400×400500×500
 锯条规格(mm)3505×27×0.94115×34×1.15350×41×1.35350×41×1.3
 锯条线速(m/min)20-80无级调速20-80无级变速25-75无级调速25-75无级调速
 工作夹紧方式液压液压液压液压
 主电机功率(kw)3345.5
 液压电机功率(kw)0.750.751.51.5
 冷却泵功率(kw)0.040.040.040.04
 外形尺寸(mm)1860×1600×16002400×2500×17002850×2400×16503600×2600×2100
