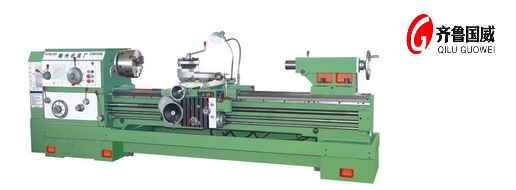

CW6163卧式马鞍车床

  • 产品参数

CW6163卧式马鞍车床性能特点:
本系列机床床适用于车削内外圆柱面、圆锥面及其他旋转零件,可加工各种常用的公制、英制、模数和径节螺纹,并能拉削油沟和键槽。
本系列车床还有以下特点:
1. 床身采用整体铸造结构式床身,内部筋板布局合理,有较高的刚性,导轨采用中频淬火磨削工艺。机床刚性高,精度稳定,能进行强力切削。
2. 溜板设有快移结构,用单手柄形象化操作;主轴正反转变向及刹车用户可选择液压控制或手动机械控制。
3. 床鞍导轨粘贴‘TSF’软带耐磨材料。
4. 可用上刀架单独机动车削圆柱面,还可以用上刀架与纵向进给配合车削长圆锥面。


CW6163卧式马鞍车床参数:


型    号CW6163B/C CW6263B/CCW6180B/C
CW6280B/C
床身上工件回转直径mm630800
刀架上工件回转直径mm370500
工件长度mm1500 3000 4000 5000--12000
马鞍槽内回转直径×有效宽度mm800/3101000/310
主轴通孔直径和轴头型式  105(B系列) 130(C系列) D11
主轴孔前端锥体和顶 尖 锥度  120(B系列) 140(C系列) 莫氏5#
主轴转速级数和范围r/min18种 5.4-72018种 5.4--720
纵进给量级数和范围mm/r64种 0.06-24.364种 0.05-24.3
范围1:1mm/r0.1-1.52
范围16:1mm/r1.6-24.3
用交换齿轮微量进给范围mm/r0.06-0.9120.06-0.912
横向进给量与纵进给量的比率  1/2
床鞍快移速度  4000
机床丝杠螺距mm/min12(公制);1/2"(英制)
公制螺纹种数、范围mm50种 1-240(另有14种非标螺纹)
英制螺纹种数、范围t.p.i26种 14-1
模数螺纹种数、范围mm53种 0.5-120
径节螺纹种数、范围DP24种 28-1
下刀架横向行程mm500500
上刀架行程mm200200
尾座套筒行程mm250250
尾座套筒锥度  莫氏5#莫氏5#
床身导轨宽度及淬火硬度mm550 RC52550 RC52
主电机功率KW11or1511or15
快速电机功率KW1.11.1
冷却泵电机功率W120120
机床宽度×高度/包装宽度×高度mm1550×1500/1880×17801560×1630/1880×1910
 机床长度/
包装箱长度
 工件长度1500mm3700/39003700/4150
   3000mm5250/54005250/5650
   4000mm6250/66506250/6650
   5000mm7250/76307250/8050
机床净重/ 毛重工件长度1500mm4900/60004900/6000
   3000mm5500/69005500/6900
   4000mm6100/80006100/8000
   5000mm6900/90007500/9000
承重kg20002000
